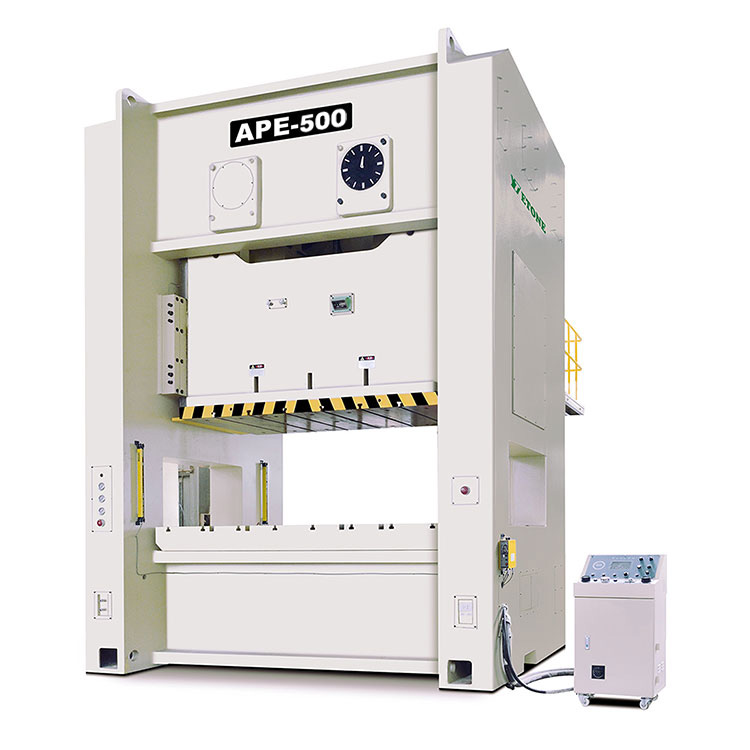

クランクプレス金属形成処理で一般的に使用される一種の機械装置です。その主な構造的特徴は次のとおりです。
クランクメカニズム：のコア部分クランクプレスクランクメカニズムであり、通常はクランク、コネクティングロッド、スライダーで構成されています。クランクはコネクティングロッドを駆動し、スライダーを上下に押して圧力処理を完了します。
身体構造：胴体は一般に、鋳鉄または鋼板溶接構造を採用します。これは、衝撃の負荷や圧力に耐えるために高い剛性を持ち、作業安定性と精度を確保します。
スライダー：スライダーはプレスの重要な機能部分であり、上下の往復運動を達成するために使用されます。圧力出力のクランクメカニズムに接続されています。スライダーの設計は、その強度と精度を確保する必要があります。
クランクシャフトとコネクティングロッドシステム：クランクシャフトは、回転を介してコネクティングロッドに電力を送信し、スライダーの上下の動きを形成します。クランクシャフトの形状と回転角は、スライダーの動きの軌跡と速度を決定します。コネクティングロッドは、クランクシャフトの回転運動をスライダーの線形運動に変換するために使用されます。
オペレーティングテーブル：オペレーティングテーブルは、ワークピースを配置するために使用されるプレスの一部です。通常、ワークを修正するためのフィクスチャまたは金型が装備されており、処理中にワークピースの安定性と精度を確保します。
圧力規制システム：クランクプレス通常、圧力調整システムが装備されており、さまざまな処理要件に応じて圧力を調整できます。これは、処理品質を確保するために非常に重要です。
フライホイール：フライホイールは、エネルギーを保存および放出し、操作中にクランクプレスの安定性を維持し、負荷の変化によって引き起こされる速度の変動を避けるために使用されます。
潤滑システム：クランクメカニズムとスライダーの間に大きな摩擦があるため、クランクプレスには通常、摩耗を減らし、長期の安定した動作を確保するための潤滑システムが装備されています。
安全保護装置：クランクプレスには、通常、オペレーターの安全性を確保するために、保護カバー、安全性の過負荷保護などの複数の安全保護装置が装備されています。
要約すると、クランクプレス回転運動をクランクメカニズムを介してスライダーの線形往復運動に変換し、構造設計は剛性、精度、安全性に焦点を当て、効率的な金属形成操作を実現します。
